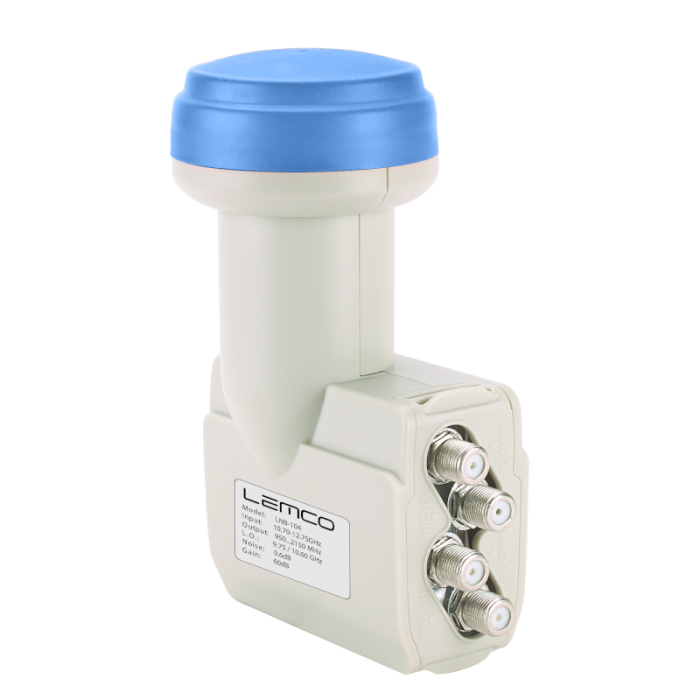

Το LNB-104 είναι ένα Quattro LNB που εργάζεται στην μπάντα KU με εξαιρετικές επιδόσεις. Το UV φίλτρο στα πλατικά του μέρη εξασφαλίζει μεγάλη διάρκεια ζωής ακόμα και κάτω από εξαιρετικά δύσκολες καιρικές συνθήκες ενώ το μικρό του μέγεθος εξασφαλίζει την μέγιστην δυνατή ευελιξία.
Ιδιότητες
Φίλτρο UV στο CAP
Πολύ υψηλής ευαισθησίας
Υψηλό gain
Φτιαγμένο με πλαστικό ABS εξαιρετικής ποιότητας
Frequency
Input range (low band): 10.70…11.70 GHz
Input range (high band): 11.70…12.75 GHz
Output range (low band): 950…1950 MHz
Output range (high band): 1100…2150 MHz
L.O. (low band): 9.75 GHz
L.O. (high band): 10.60 GHz
Stability @ +2…5oC: ±1.0MHz (Max.)
Stability @ -30…+70oC: ±2.0MHz (Max.)
Gain
Conversion gain: 60 dB (Typ.)
Gain flatness: ±0.5dB/27MHz
Noise figure: 0.3dB (Typ.)
Isolation
Cross polarization (Min.): 20dB
Electrical
Impedance: 75Ω
L.O. Phase Noise @ 1KHz: -75dBc/Hz
L.O. Phase Noise @ 10KHz: -80dBc/Hz
L.O. Phase Noise @ 100KHz: -90dBc/Hz
Image rejection: 40dB (Min.)
Output VSWR: 2.0:1 (Typ.)
P1dB: 0dBm (Min.)
Band switching (Low): 0Hz
Band switching (High): 22KHz ± 4KHz
POL switching voltage (Low): 10.5…14.0V
POL switching voltage (High): 16.0…20.0V
Βύσματα
Αριθμός εξόδων: 4
Βύσμα: F-female
EAN-13
Κωδικός: 5213009761062
Γενικά
Υλικό κελύφους: PVC with UV filter
Θερμοκρασία λειτουργίας: 0 °C έως 40 °C
Θερμοκρασία αποθήκευσης: -30 °C έως +70 °C
Υγρασία: Έως και 90%
Διαστάσεις: 117 × 38.5 × 28mm
Βάρος: 240gr
